交通路标如何用色差仪测量

现如今交通变得十分便利，四通八达的道路通向各个城市，道路指引标识就成了每个开车人士必不可少的，那么如何标准化道路指引路标的颜色色彩，就成了道路指引生产厂家的难题，如果单纯的使用人类肉眼评测的化，很难达到统一标准。所以这个时候就需要运用专业的测色仪器来帮助企业测量颜色色差。那么测量路标需要一个怎样的标准呢?下面就一起和小编来了解一下吧。



一、道路交通标准线简介：

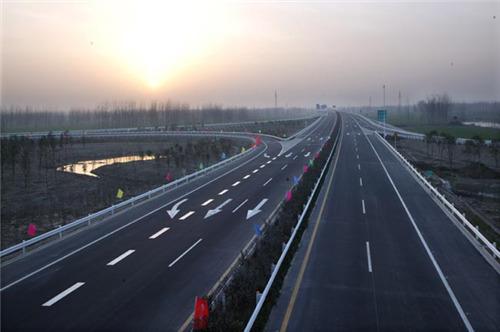

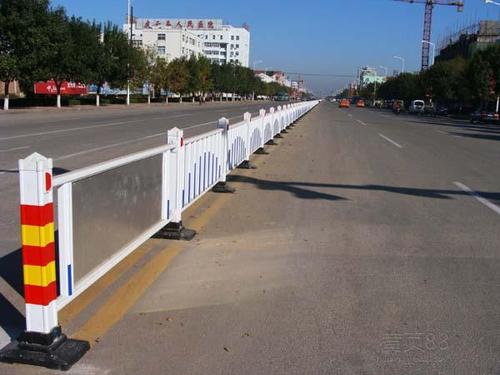

交通标线是指在道路的路面上用线条、箭头、文字、立面标记、突起路标和轮廓标等向交通参与者传递引导、限制、警告等交通信息的标识。其作用是管制和引导交通，可以与标志配合使用，也可单独使用。高速公路、一、二级公路和城市快速路、主干路应按标准规定设置反光交通标线，其他道路可根据需要按标准设置交通标线。





二、交通标线类型



1、白色虚线

画于路段中时，用以分隔同向行驶的交通流或作为行车安全距离识别线；画于路口时，用以引导车辆行进。

2、白色实线

画于路段中时，用以分隔同向行驶的机动车和非机动车，或指示车行道的边缘；画于路口时，可用作导向车道线或停止线。

3、黄色虚线

画于路段中时，用以分隔对向行驶的交通流；画于路侧或缘石上时，用以禁止车辆长时在路边停放。

4、黄色实线

画于路段中时，用以分隔对向行驶的交通流；画于路侧或缘石上时，用以禁止车辆长时或临时在路边停放。

5、双白虚线

画于路口时，作为减速让行线；画于路段中时，作为行车方向随时间改变之可变车道线。

6、双黄实线

画于路段中时，用以分隔对向行驶的交通流。

7、黄色虚实线

画于路段中时，用以分隔对向行驶的交通流；黄色实线一侧禁止车辆超车、跨越或回转，黄色虚线一侧在保证安全的情况下准许车辆超车、跨越或回转。

8、双白实线

画于路口时，作为停车让行线。

三、质量要求：



道路交通标线主要划设于道路表面，经受日晒雨淋，风雪冰冻，遭受车辆的冲击磨耗，因此对其性能有严格的要求。首先要求干燥时间短，操作简单，以减少交通干扰；其次要求反射能力强，色彩鲜明，反光度强，使白天、夜晚都有良好的能见度；第三，应具有抗滑性和耐磨性，以保证行车安全和使用寿命。所以《道路交通标线质量要求和检测方法GB/T 16311——2009》规定的质量要求如下：



1.基本要求：



(1)标线设计应符合GB 5768.3的规定。



(2)使用的标线材料应符合GB/T 24717、JT/T 280、JT/ T 712等相关标准的要求。



2.外观要求：



（1）标线应具有良好的视认性，颜色均匀、边缘整齐、线型规则、线条流畅。



（2）标线涂层厚度应均匀。无明显起泡、皱纹、斑点、开裂、发粘、脱落、泛花等缺陷。



（3）反光标线的面撒玻璃珠应均匀，其性能和颗粒分布符合GB/T 24722的要求。



3.外形尺寸：



（1）标线实际位置与设计位置的横向允许误差为±30mm。



（2）标线的宽度允许误差为（0~5mm）。



（3）标线长度以及间断线纵向间距的允许误差见表1。



（4）其他标线尺寸的允许误差不超过±5%。



（5）标线设置角度的允许误差为±3º。





4.色度性能：



（1）标线的颜色包括白色、黄色、橙色、红色和蓝色。在规定的使用期限内，标线不应出现明显的变色。



（2）标线各种颜色的表面色，其色品坐标和亮度因数宜在下表规定的范围内。





四、路标检测方法：



1.取样方式：



（1）纵向实线或间断线：



测量范围小于或等于10km时，以整个测量范围为一个检测单位，在标线的起点、终点及中间位置，选取3个100m为检查区域，再从每个检查区域中随机选取10个测试点：测量范围大于10km时，取每10km为一个检测单位，分别选取检查区域和测试点。



（2）图形、字符或人行横道：



以每1500㎡标线面积为一个检测单位，从每个检测单位中选取3个有代表性的图形、字符或人行横道线为核查区域，再从每个核查区域中随机选取5个测试点。





2.外观质量：



 目测标线的外观，应符合《GB/T 16311——2009》5.2.1~5.2.3规定的外观质量要求。



3.外形尺寸：



用分度值不大于0.5mm钢卷尺测量抽样检测点上的标线所在位置、标线宽度及间断线的实线段长度、纵向间距以及其他标线的尺寸，取其算术平均值，其误差应符合GB/T 16311——2009》5.3.1~5.3.4的规定。用测量精度为±0.5°的量角器测量标线的角度，取其算术平均值，其误差应符合GB/T 16311——2009》5.3.5的规定。



4.色差性能：



《GB/T 16311——2009》规定道路交通标线的表面色，采用标准照体D65、45/0照明观测条件的测量仪，测取每个抽样监测点的色品坐标和亮度因数，求算术平均值。



五、如何使用色差仪检测道路交通表示表面色差。



3nh测色仪NS808在《GB 2893安全色》、《GB/T 18833道路交通反光膜》等相关标准中，通常给出一块颜色区域（多个色品坐标点）和亮度因数要求，在D65/A光源和45/0几何条件下，判定样品是否落在对应的颜色区域内，借此判定样品是否满足标准规定的色度要求。由于颜色区域为多边形，如下图所示，导致使用普通的分光测色仪无法完成判定。NS808测色仪配合SQCT软件的交通路标测量模块则可以轻松解决这方面的问题。



一、菜单介绍和测试准备



NS808交通路标专用分光测色仪内置D65/A/C/F2等多种光源，几何光路结构为45/0(45°环形均匀照明0°接收), 该仪器可以方便的测试各种反光膜的亮度因数、色品坐标、CI E L * a*b等色度数据；在道路交通路标测试方面、塑胶电子、油漆油墨、纺织服装印染、印刷纸品、汽车、医疗、化妆品和食品等行业，在科研机构、实验室领域均有广泛应用。



1.1菜单介绍



NS808的交通路标测试模块主要是通过上位机软件SQCT配合NS808仪器实现的。使用前需先安装好SQCT上位机软件，再连接NS808仪器，然后打开上位机软件，默认为普通测试界面，如图1所示，在该界面下可以完成CIE L*a*b、XYZ、ΔE*ab、ΔE*cmc、ΔE*00等色度数据的测试，详细菜单和工具栏的介绍请参照该软件自带“色彩管理控制软件使用说明书”，这里重点介绍交通路标测试模块。





点击“设置->交通路标测量”，则进入交通路标测试模块。点击“标样”，该菜单下有“添加标准”“修改标准”“删除标准”“道路交通反光膜GB/T 18833”“安全色GB2893”“自定义”子菜单，这里详细介绍这些子菜单。





（1）添加标准



在交通路标测试中，标样通常是一块颜色区域，我们称之为“多边形-容差标样”，即依次顺时针或逆时针输入颜色区域各顶点（至少3点）色品坐标，软件自行按照输入顺序连接各顶点，从而形成多边形-容差标样。

如图5所示，在位置1处输入标样名称，位置2处选择光源种类（默认为D65），位置3处选择观察者角度（默认为2度），位置4处输入亮度因数（除荧光物质外，普通反射样品亮度因数大于0小于1，即0<β<1）。在位置5处输入色品坐标点，然后点击“添加顶点”按钮，则新输入的色品坐标点出现在标准色域框内，重复上述步骤，依次输入各色品坐标点；对于输入错误的色品坐标点，先在标准色域框内选中，然后点击“删除顶点”按钮，则删掉该顶点。全部输入完毕，点击位置8处“添加”按钮，则完成“多边形-容差标样”建立。

建立一个名叫“green”的“ABCD” 多边形-容差标样。

注：输入各色品坐标顶点时，请务必按照颜色区域图形的顺时针或逆时针顺序依次输入。



(2)修改标准



修改上面建立的名称为“green”的多边形-容差标样，先选中该标准，然后可 以修改“标准名称”“光源”“ 标准观察者角度”“亮度因数”“色品坐标”，修改完毕，点击“确定”按钮，则修改生效。



(3)删除标准



在标样区域先选中一条或多标样，然后点击“删除标准”，则删除所选中标样。



(4)道路交通反光膜GB/T 18833



针对国内交通路标使用较多的标准GB/T 18833，SQCT软件将该标准中的标准色域纳入其中，客户只需根据自己需要进行选择即可。

假设我们需要标准GB/T 18833中的无金属镀膜类型中的橙色（昼间色）作为多边形-容差标样（对应标准GB/T 18833中的表8第六行），我们仅需要依次点击“标样->道路交通反光膜GB/T 18833->昼间色”即可，如图8、9所示，S1区显示橙色对应的色品坐标点，S2区显示对应的多边形-容差标样。

在“道路交通反光膜GB/T 18833”的基础之上，我们还可以选择“添加标准”“修改标准”“删除标准”等一系列操作，将“道路交通反光膜GB/T 18833”改成我们需要的多边形-容差标样。



(5)安全色GB 2893针对国内交通路标使用较多的标准GB 2893，SQCT软件将该标准中的标准色域纳入其中，客户只需根据自己需要进行选择即可，方法同菜单“道路交通反光膜GB/T 18 833”。

在“安全色GB 2893” 的基础之上，我们还可以选择“添加标准”“修改标准”“删除标准”等一系列操作，将“安全色GB 2893”改成我们需要的多边形-容差标样。



(6)自定义标准



针对“道路交通反光膜GB/T 18833”“安全色GB 2893”要求的情况下，我们可以使用“自定义标准”。点击“标样- >自定义标准”，在标样显示区域被清空，我们通过“标样->添加标准”建立自己的多边形容差标样。





1.2测试准备



(1)正确安装SQCT上位机



软件按照SQCT软件光盘自带的“色彩管理控制软件使用说明书”进行软件安装。



(2)NS808仪器上电、开机



按照“分光测色仪使用说明书”对仪器进行上电、开机。



(3)NS808从菜单按钮处启动通讯，SQCT与NS808通讯成功



按照“分光测色仪使用说明书”通过USB连接电脑，实现NS808与SQCT的通讯。



(4)通过SQCT对仪器依次进行白板校正和黑桶校正



按照SQCT软件光盘自带的“色彩管理控制软件使用说明书”依次对仪器进行白校正和黑校正。





三、数据测试



2.1测试流程



在做好测试准备的前提条件下（白板、黑板校正完毕），通常先建立多边形-容差标样，然后进行试样测试，再判定该试样是否落在多边形-容差范围内，打印该试样的测试数据或是导出该试样测试数据，保存测试数据，以备下次调用。



2.2判定样品的色度数据是否满足多边形-容差标样实例

譬如如何判定蓝色试样是否在《GB/T 18833-2012道路交通反光膜样》所规定的蓝色区域内（无金属镀层，昼间反光膜颜色），按照下面的步骤，将依次完成测量和判定。



(1)建立多边形-容差标样



SQCT直接将《GB/T 18833-2012道路交通反光膜样》的多边形颜色区域做入软件中，可以直接从菜单中选择，“标样->道路交通反光膜GB/T 18833->昼间色（无金属镀膜）。

双击标样区域的蓝色，使蓝色为当前标样，蓝色多边形-容差标样（《GB/T 18833-2012道路交通反光膜样》规定的蓝色区域）则显示在S4部分。



(2)用NS808进行试样测试



将测试样品放在NS808测量口径上，贴紧，鼠标点击试样测试快捷工具，如图13所示。大约1.5秒时间，完成测试，测试数据如图13中S5所示，在色品坐图中的位置如S7所示，仿真及判定结果如S6部分所示。

同时可以通过“试样->重命名/删除”对测试试样进行重命名和删除操作。



(3)试样测试数据处理



对试样的测试结果可以通过打印菜单生成测试报表，选中要打印的试样和标样，执行“报表->色差->打印/打印到word”或“报表->色差累计->打印/打印到word”，将测试结果打印出。

同时可以将测试结果以EXCEL表格形式导出来，选中要打印的试样和标样，执行“文件->导出数据”，将测试结果以csv格式导出来，然后可以用EXCEL等打开，进行数据处理。



(4)保存测试数据



对于本次测试结果，可以通过保存，使本次的测量数据和配置文件以工程的形式保存下来，以方便后面调用。执行“文件-保存/另存为>”，则将本次测试数据和配置文件以“*. job”形式保存下来，以便后面调用。
